Узнайте, насколько простыми, доступными и функциональными являются соединения типа «ласточкин хвост». Вы будете создавать ласточкины хвосты как мастер, используя всего девять простых инструментов и эту пошаговую инструкцию!
Мне доставляет большое удовольствие обучать других искусству вырезания соединений типа «ласточкин хвост» вручную, а не с помощью сложных механических инструментов. Ласточкин хвост вырезали вручную на протяжении тысячелетий, о чем свидетельствует тот факт, что его находили в гробницах древних китайских императоров и египетских мумиях, которые были обнаружены в последние годы.
Ласточкины хвосты были распространены в древние времена, потому что кованые вручную гвозди были единственным доступным вариантом, а их производство было непомерно дорогим. В результате широко использовались ласточкины хвосты. Если вы пойдете в антикварный магазин и посмотрите на структуру ящиков (обратите внимание на передние и боковые стороны ящиков) старинной мебели, то ласточкины хвосты, которые вы найдете, вероятно, не будут особенно привлекательными для глаз.
Поскольку ласточкины хвосты были спрятаны внутри ящика, функциональность была важнее внешнего вида. Они не были задуманы как вершина деревообработки; скорее, их целью было соединить два куска дерева вместе. Соединения типа «ласточкин хвост» бывают четырех различных видов: сквозной «ласточкин хвост», полуглухой «ласточкин хвост», потайной «ласточкин хвост» со скошенным углом и скользящий «ласточкин хвост». Сквозной ласточкин хвост является самым основным из этих четырех разновидностей, и он идеально подходит для ручной резки.
Они не так сложны, как можно подумать, прочитав общее мнение в Интернете. Мой опыт привел меня к мысли, что любой может собрать полностью функциональный набор, если ему будет предоставлена базовая подготовка, девять довольно основных инструментов и послеобеденное время, проведенное в мастерской.
Соединения типа «ласточкин хвост»: как их вырезать
НЕОБХОДИМЫЕ МАТЕРИАЛЫ
• Настольные вешалки (дополнительно)
• Два квадратных деревянных бруска
• Тиски
• Квадрат
• Датчик для маркировки
• Нож
• Карандаш «ласточкин хвост»
• Задняя пила
• Смазка для пилы
• копировальная пила
• Долото
• Карандаш
• Молоток
• Клей
ИНСТРУКЦИЯ ПО ШАГАМ
1. Используйте откидную доску, чтобы начать вычерчивать соединение штифтов и хвостов в форме ласточкина хвоста.
2. Поместите разметочный калибр сразу за толщину доски и затяните его.
3. Используя разметочный калибр, сделайте отметку по всей кромке, которая будет разрезана на ласточкины хвосты. Начните с легкого прохода, а затем сделайте пару дополнительных проходов, чтобы постепенно углубить след.
Крюки для скамейки не обязательны, но они полезны на данном этапе, потому что позволяют вам отталкиваться от себя, когда вы подтягиваете к себе разметочный шаблон. Это помогает сохранить древесину устойчивой, пока вы делаете маркировку на дереве.
4. Поместите заднюю доску в тиски так, чтобы задняя часть доски была обращена к вам. Непосредственно перед тем, как полностью зажать доску, проверьте, чтобы она была ровной и ровной, используя угольник. Цель здесь состоит в том, чтобы доска была точно вертикальной во всех направлениях, чтобы можно было аккуратно собрать ласточкины хвосты.
Полезный совет, о котором следует помнить, заключается в том, что нижняя доска наименее заметна, что делает ее хорошим местом для начала. В процессе обучения любые ошибки легко исправляются.
5. Используя разделители, нарисуйте ласточкины хвосты в стыке.
6. С помощью ножа и маркера типа «ласточкин хвост» прорежьте канавки по указанным делениям на горизонтальном торце.
7. Вырежьте канавки на вертикальном конце по рисунку маркера типа «ласточкин хвост».
8. Используя смазанную заднюю пилу, отрежьте хвосты до нужной глубины. Работайте со стороны доски, которая обращена к вам, чтобы любые кусочки или стружки выпадали на противоположную сторону, которая будет внутренней частью соединения.
Совет: отметьте хвосты, которые вы собираетесь вырезать, карандашом. Это поможет вам отслеживать хвосты, которые вы удаляете, чтобы не удалить не ту часть.
9. С помощью копировальной пилы полностью удалите нижнюю часть ласточкиного хвоста.
10. Теперь вы можете использовать доску, над которой вы работали, чтобы сделать приспособление типа «ласточкин хвост», которое переместит «С-хвосты» на «С-штифты» на доске. Это можно сделать с помощью доски, над которой вы работали. Поместите доску для булавок в тиски в квадратное положение так же, как вы бы поместили заднюю доску. Поместите заднюю доску на место так, чтобы она была перпендикулярна верхней части доски для штифтов, а затем закрепите задний конец задней доски, чтобы она могла лежать ровно. Используйте угольник, чтобы убедиться, что все доски находятся на одном уровне.
11. С помощью разметочного ножа сделайте канавки на горизонтальном крае доски для разметки хвостовиков.
12. На вертикальной кромке второй доски определите хвосты, вырезав канавки маркером типа «ласточкин хвост». Полезный совет по вырезанию ласточкиного хвоста для доски для штифтов - сосредоточиться на выполнении вертикальных, а не горизонтальных разрезов, которые должны быть ровными, как это делается при вырезании ласточкиного хвоста для хвостовой доски.
13. Смажьте заднюю пилу и вырежьте хвостики, как в шаге 8.
14. После вырезания необходимого количества хвостовых досок и штыревых досок с помощью пил, используйте долото, чтобы соскрести оставшиеся биты в разрезах. Начните с задней стороны доски и пройдите 34 глубины с помощью молотка и стамески. Переверните доску лицевой стороной, чтобы привести в порядок горизонтальные разрезы.
Совет для профессионалов: чтобы сэкономить время, возьмите долото той же ширины, что и самый узкий конец маркера типа «ласточкин хвост». Это позволяет вам сделать один чистый проход в нижней части ласточкиного хвоста, что приведет к более плотной посадке.
15. Используя угольник, дважды проверьте каждую сопрягаемую деталь, чтобы убедиться, что она выровнена. Кроме того, убедитесь, что на стыке нет материала, который будет мешать соединению ласточкиного хвоста со всей посадкой. Любой отставший материал должен быть удален с помощью долота и повторно проверен угольником.
Хотя я не люблю пробовать свои столярные изделия, я хочу убедиться, что во время окончательной сборки все пройдет гладко. Для этого толстым карандашом проведите линию по точкам всех штифтов и аккуратно прижмите сопрягаемые платы друг к другу. Если какие-либо хвосты или булавки останутся выступающими, углерод карандаша переместится на противоположную доску, указывая, где вы должны удалить немного материала. При этом очень важно часто проводить повторное тестирование, потому что удаление материала из одного места может привести к тому, что другое место усядется по-другому. Конечная цель состоит в том, чтобы получить достаточную уверенность в своем распиле, чтобы построить ласточкин хвост от пилы к пиле. Чем больше вы ерзаете и возитесь со своими суставами, тем больше часов вы посвящаете своим задачам и тем больше вероятность добавления или ухудшения неточности.
16. Как только все компоненты будут точно выровнены, нанесите клей на все поверхности, которые будут совпадать, и соедините концы хвоста и булавки вместе.

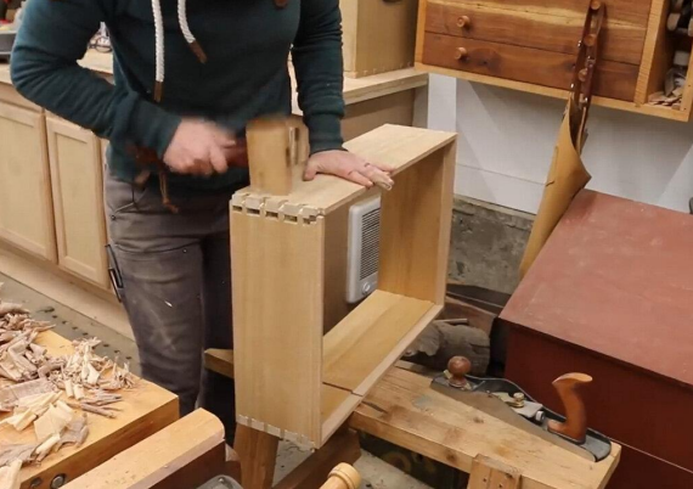

Совет профессионала: мне нравится предварительно обрабатывать внутреннюю часть моих чехлов перед склеиванием, чтобы избежать следов клея и проблем с впитыванием позже. Время схватывания большинства желтых клеев составляет 30-минут. Струбцины не нужны для хорошо обрезанных ласточкиных хвостов, но обычно неплохо иметь под рукой струбцины и уплотнители. Я также держу под рукой кусок дерева, который немного тоньше, чем мои хвосты, чтобы соединить хвосты вместе, чтобы убедиться, что они полностью установлены. Перед уходом осматриваю корпус на прямоугольность и даю клею высохнуть. Выровняйте или отшлифуйте штифты заподлицо, а затем нанесите желаемую отделку, чтобы они действительно выделялись. Мне нравится оставлять базовую линию, поэтому я не удаляю много материала, и это просто добавляет тот факт, что произведение было сделано вручную.
